Een gevel die warmte omhoog straalt naar de koude hemel terwijl hij voetgangers afschermt van zijn warmte. Vandaag al haalbaar met FDM-printbare zaagtandgeometrie plus een afwerking met twee coatings — geen meta-oppervlak, gewoon slimme hoeken. Geschatte UTCI-verbetering: −6 °C op het middaguur van een zomerse hittegolf, waardoor voetgangers van "sterke hittestress" naar "matige hittestress" gaan zonder de luchttemperatuur te verlagen.
01 De Aanleiding
Een Japanse maker op X toonde een 3D-geprint paneel waarvan de kleur drastisch verandert afhankelijk van de kijkhoek. Het mechanisme is structurele kleur door het periodieke oppervlakte-micro-rooster dat is achtergelaten door FDM-printlagen — dit interfereert met licht in het zichtbare spectrum op hoekafhankelijke golflengten. De post vroeg niets over thermische aspecten. Maar het principe — ander optisch gedrag per richting — is precies waar passief koelingsontwerp naar op zoek is.
Vraag: kunnen we hetzelfde doen bij thermische infraroodgolflengten (8–13 μm), zodat een gebouw sterk naar de hemel straalt en zwak naar mensen?
Eerlijke disclaimer: de foto is een analogie, geen werkende IR-koeler. Zichtbare structurele kleur vereist kenmerken op sub-μm schaal (FDM-printlijnen doen dit van nature bij een pitch van ~100–300 μm, in hogere diffractie-ordes). IR thermische straling bevindt zich op 8–13 μm — printlijnen zijn te grof om daar als een sub-golflengte meta-oppervlak te fungeren. We krijgen dus geen gratis hoekafhankelijk IR-gedrag van een normale printafwerking. Wat we wel makkelijk krijgen, is hoekafhankelijk gedrag door macro-geometrie — zaagtandruggen op mm-schaal, met twee verschillende coatings op de twee facetten.
02 Het Principe — Een Thermische Jaloezie

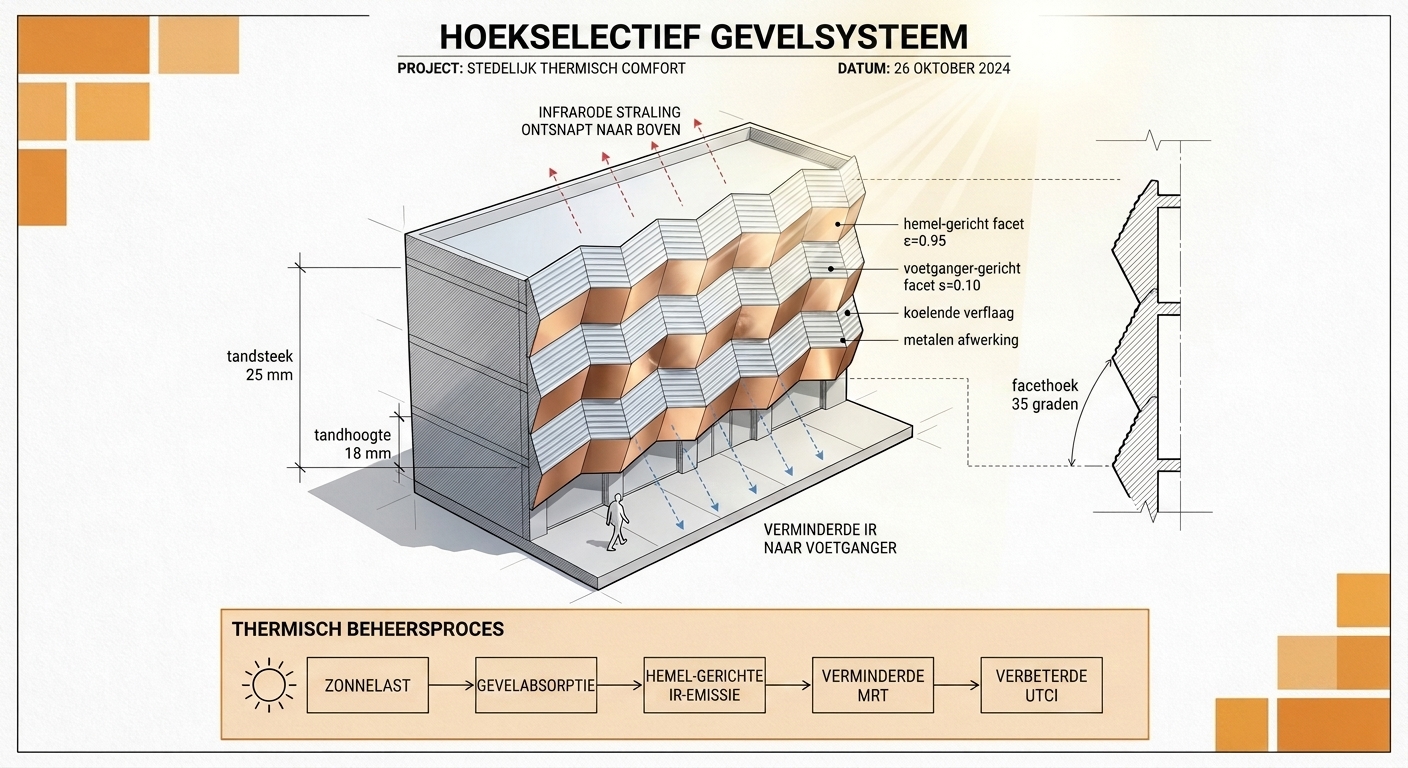

Fig 1 — Concept. Zaagtandruggen lopen horizontaal over een gevelpaneel. Het naar boven gerichte facet is gecoat met een hoge-emissiviteit cool-paint (ε ≈ 0.95 in het 8–13 μm atmosferische venster). Het naar beneden gerichte facet heeft een gepolijste lage-emissiviteit metalen afwerking (ε ≈ 0.10). Netto effect: de gevel dumpt warmte naar de koude hemel, maar straalt heel weinig richting de voetganger eronder.
Twee fysieke knoppen, in serie:
De hemel als warmtesink. Onder een heldere hemel overdag is de effectieve hemeltemperatuur in het 8–13 μm atmosferische venster ~−15 tot −20 °C, zelfs als de omgevingslucht +30 °C is. Een hoog-ε oppervlak gericht op de hemel straalt ~80–100 W/m² aan netto koeling uit (Raman et al., Nature 2014).
Richtingsselectieve emissie. Emissiviteit is een eigenschap van het oppervlak, niet van het volume. Door het hoog-ε vlak naar boven te richten en het laag-ε vlak naar beneden, wordt hetzelfde paneel een sterke straler naar de hemel en een zwakke straler naar mensen.

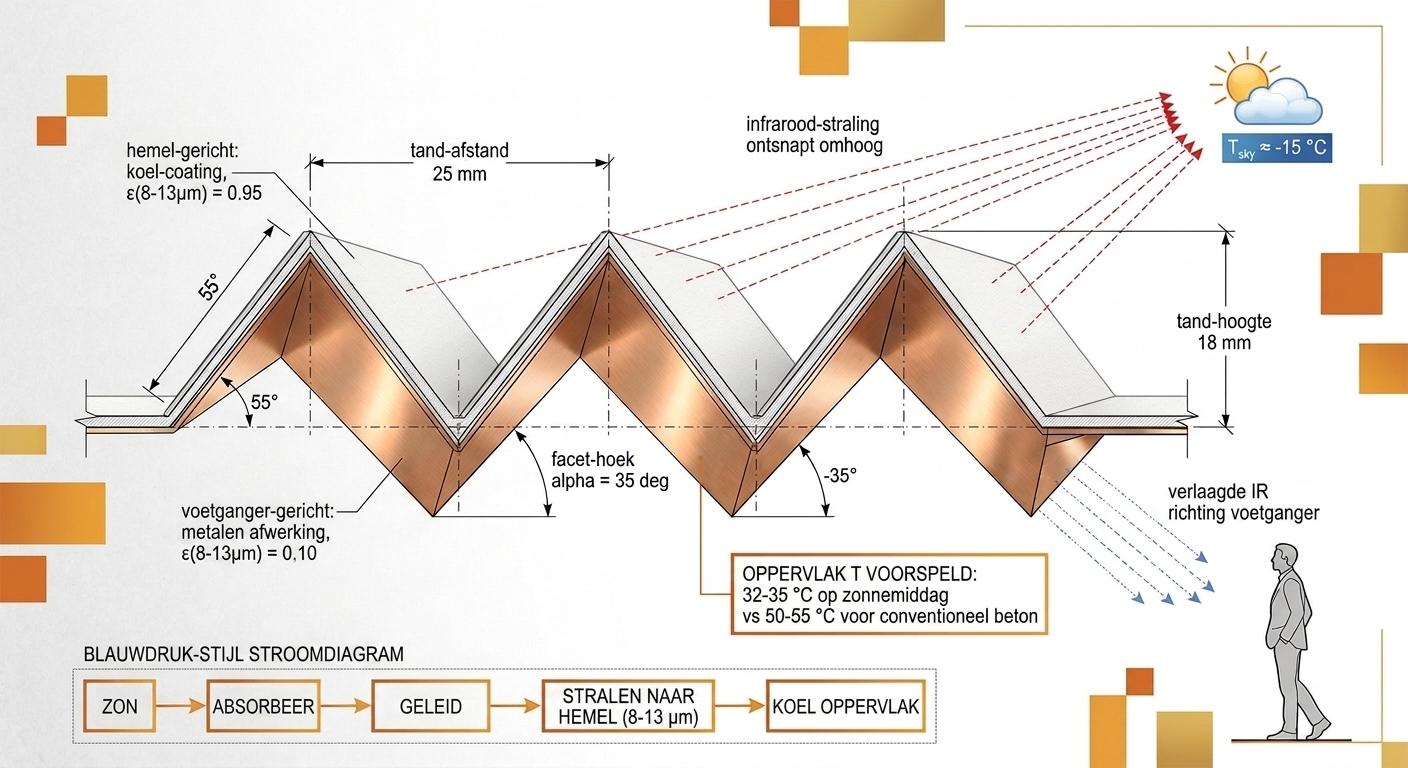

Fig 2 — Geometrie detail. Pitch 25 mm, tandhoogte 18 mm, facethoek 35° ten opzichte van verticaal. Het naar de hemel gerichte facet is matte cool-paint (LBNL-klasse spectraal-selectieve coating); het naar de voetganger gerichte facet is geanodiseerd aluminium of koper. Voorspelde oppervlakte-T op het zonnemiddaguur: 32–35 °C, vs 50–55 °C voor conventioneel beton.
03 Energiebalans

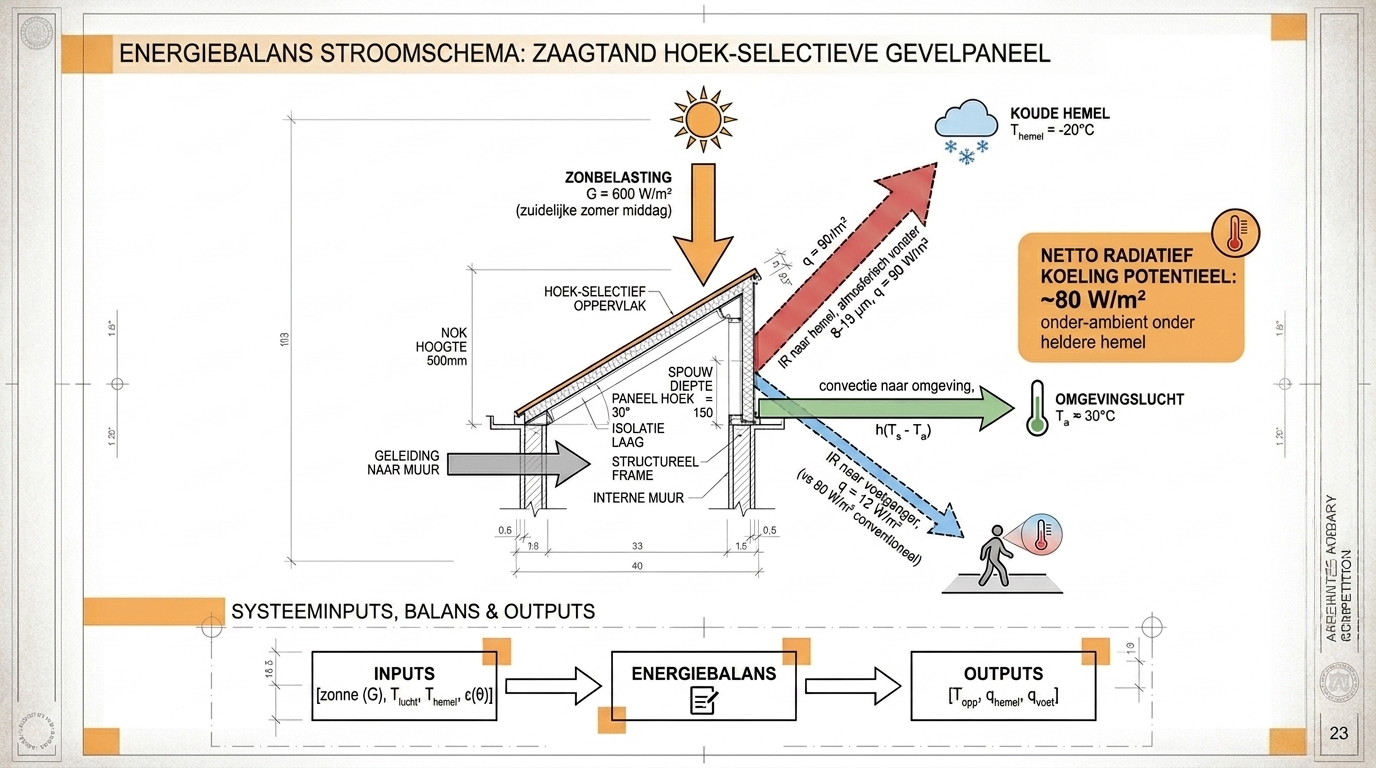

Fig 3 — Energiefluxen op zonnemiddaguur, op het zuiden, heldere hemel. Zonne-input ~600 W/m² wordt deels gereflecteerd, deels geabsorbeerd. De geabsorbeerde fractie wordt afgevoerd via vier paden: langgolvige IR naar de hemel (groot, ~90 W/m²), langgolvige IR naar voetgangers (klein, ~12 W/m² — ~85% reductie vs conventioneel), convectie naar omgevingslucht, en geleiding de muur in. Netto passieve stralingskoeling potentieel onder heldere hemel: ~80 W/m² sub-ambient.
Het getal van 80 W/m² is wat sub-ambient koeling overdag mogelijk maakt. Stanford's demonstratie uit 2014 bereikte ~5 °C onder de omgevingstemperatuur op het middaguur in de volle zon met een meerlaagse fotonische stack. We hebben dat niveau van selectiviteit niet nodig — we hebben het richtingsafhankelijke verhaal nodig, wat veel makkelijker te produceren is (twee kanten van een print verven).
04 Geometrie Opties

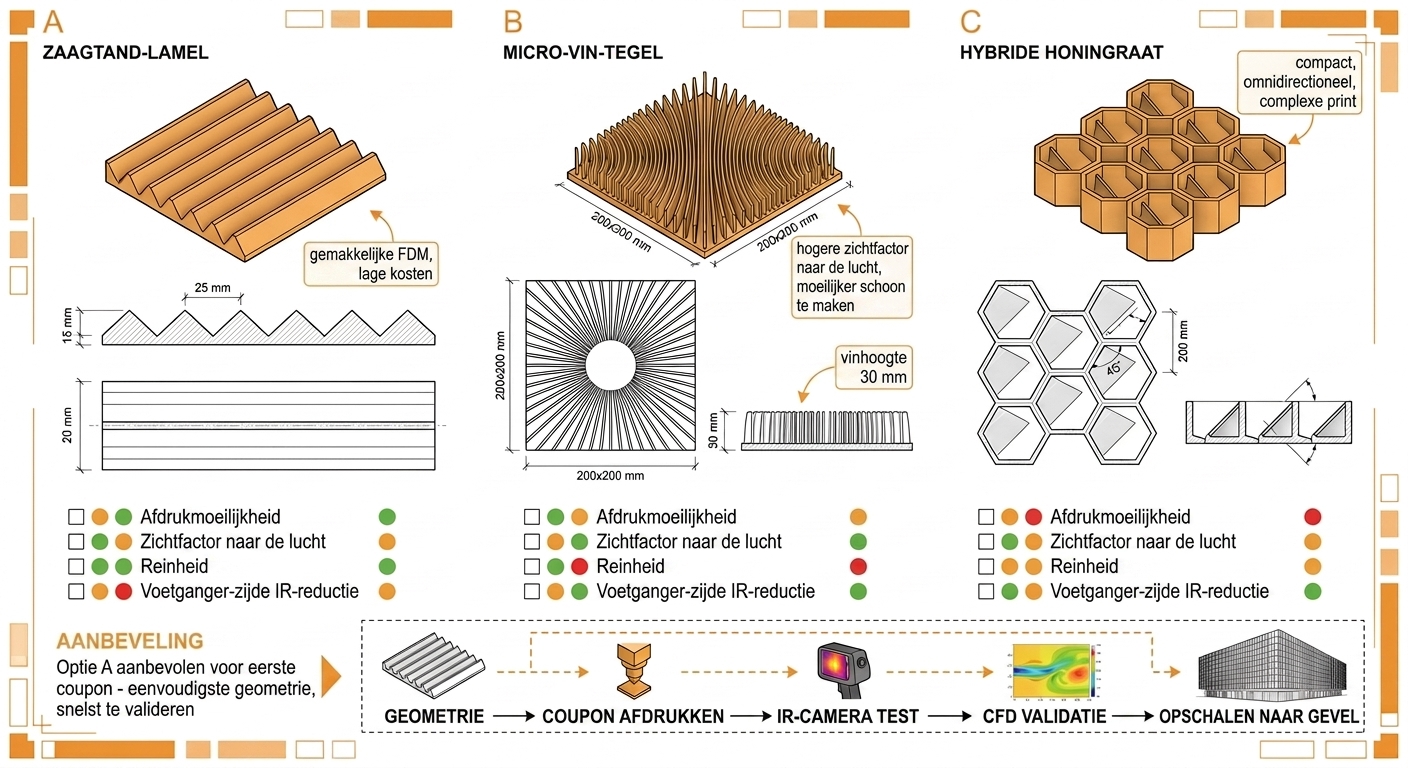

Fig 4 — Drie printbare varianten. A: zaagtandlamel (simpelst, snelst te valideren). B: micro-vin tegel (hogere view factor naar de hemel vanuit elk azimut, maar lastiger schoon te maken en meer printtijd). C: hybride honingraat met interne schuine reflectoren (compact, omnidirectioneel, maar complexe print en lagere opbrengst).
Voor de eerste coupon-validatie wint Optie A (zaagtandlamel) op elk vlak behalve schoonmaakbaarheid. Het is printbaar op een Prusa MK3S in PLA-PET, vereist slechts twee verfrondes (één afgeplakt), en de 1D-geometrie maakt de CFD-validatiestap ~10× goedkoper dan B of C.
05 Kunnen we dit simuleren in STAR-CCM+ 21.02?

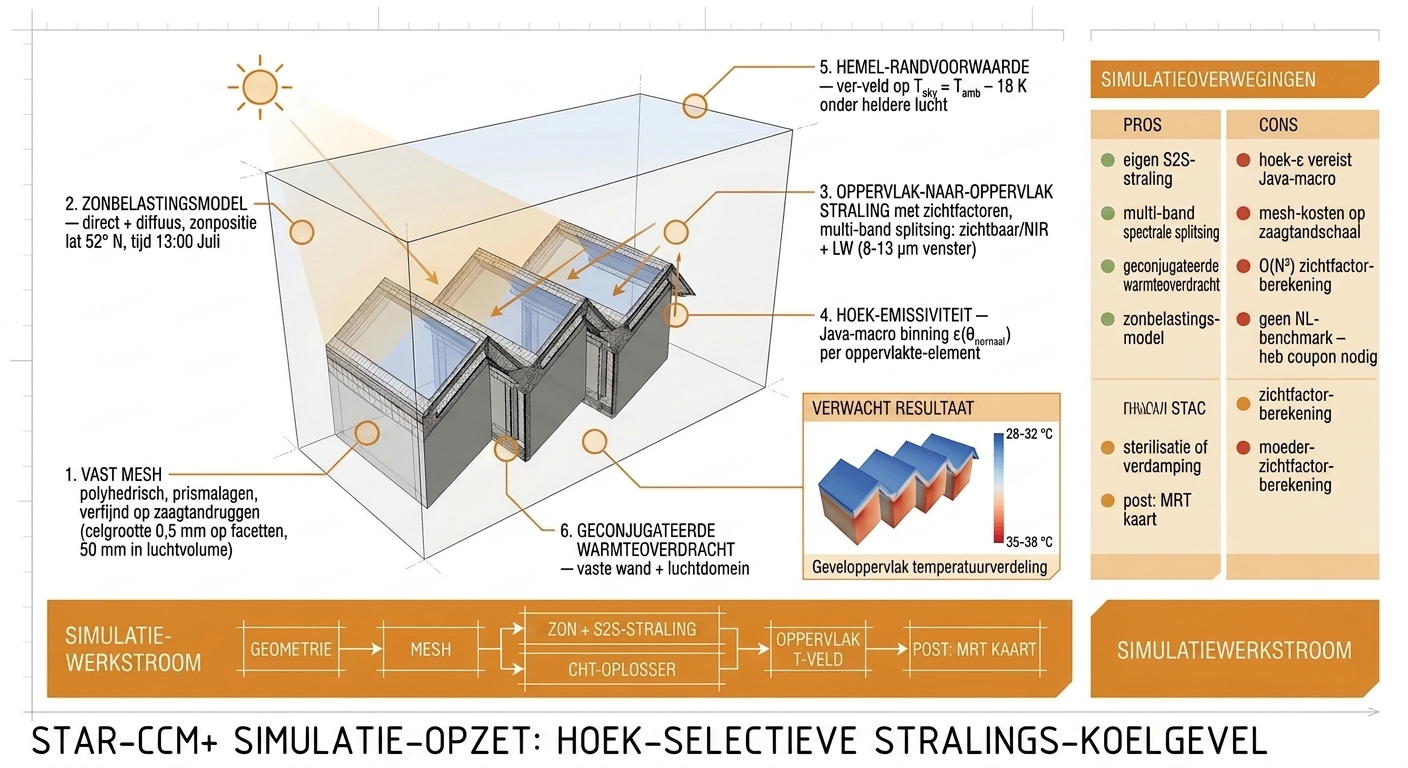

Fig 5 — Voorgestelde STAR-CCM+ setup. Polyhedrale mesh verfijnd tot 0.5 mm bij de zaagtandruggen, 50 mm in het luchtvolume. Solar load model met zonnestand (lat 52° N, juli 13:00). Surface-to-surface straling met view factors, multi-band splitsing (zichtbaar/NIR + LW 8–13 μm). Conjugate heat transfer tussen vaste wand en luchtdomein. Far-field sky boundary op T_sky = T_ambient − 18 K.
Voor- en nadelen van het gebruik van STAR-CCM+ hiervoor
Voordelen
Native surface-to-surface (S2S) straling met view-factor solver.
Multi-band spectrale splitsing — apart zichtbaar/NIR voor zonne-absorptie van LW voor emissie.
Conjugate heat transfer (vaste stof + luchtdomein) is standaard.
Solar load model met datum/tijd/lat zonnestand.
Sky stralingsrandvoorwaarde via effectieve hemeltemperatuur wordt goed ondersteund.
Mesh-verfijning bij de zaagtandruggen is haalbaar zonder exotische instellingen.
Output koppelt direct in de Thor MRT/UTCI post-pipeline.
Nadelen
Hoekafhankelijke emissiviteit ε(θ) is niet beschikbaar in de GUI — vereist een Java-macro om emissiviteit per oppervlakte-element te binden aan de hoek tussen de normaal van het oppervlak en de uitgaande straalrichting.
Mesh-kosten: resolutie voor een volledige gevel op mm-schaal ruggen is duur. Gebruik een representatieve sectie + periodieke randvoorwaarden voor validatie, en daarna een grovere gehomogeniseerde randvoorwaarde voor de volledige gevel.
O(N²) view-factor berekening is zwaar voor grote gevels. Workaround: bereken VF op de representatieve sectie, hergebruik.
Nog geen NL-context meetdata voor een hoek-selectieve coating — we moeten onze eigen coupon-validatie bouwen. STAR-CCM+ alleen bewijst consistentie, geen correctheid.
Wind-geïnduceerde convectieve koppeling op lamellen is een apart CFD-probleem (loslating, zogmenging). Behandel h_conv voor de eerste opzet als een gekalibreerde constante uit de coupon-test.
Lange termijn vervuiling en aanslag zitten niet in het model — ze degraderen ε over maanden. Prestaties in de echte wereld zullen afnemen.
06 Geschatte Comfortverbetering
Dit zijn voorspellende schattingen, geen metingen. Ze zijn afgeleid van een simpele twee-node stralingsbalans met literatuurwaarden voor ε, KNMI-referentie T_air voor De Bilt, en heldere-hemel T_sky uit de Berdahl–Martin atmosferische venster correlatie. Ze zijn niet gevalideerd tegen een gebouwde gevel — dat is precies waar de coupon-test stap in §07 voor is. Verwacht ±2 °C foutmarges op T_mrt en ±1.5 °C op UTCI totdat de coupon-data binnen is.
Gebruikte aannames (hetzelfde voor beide seizoenen)
Zuidgerichte gevel, stadscanyon (W/H ≈ 1), voetganger staat op 2 m van de muur.
In de lente vallen beide gevallen binnen de UTCI-band "geen thermische stress". De MRT-delta is groot maar verandert de comfortcategorie niet. Het voordeel uit zich als comfortmarge in het tussenseizoen, niet als een direct voelbare verbetering voor de gebruiker.
Dit is de casus die het werk rechtvaardigt. UTCI verschuift een volle categorie — van "sterke" naar "matige" thermische stress — zonder een enkele watt aan actieve koeling en zonder de luchttemperatuur te verlagen. De hefboom is volledig stralingsgedreven: de muur stopt met een 50+ °C radiator te zijn die op de stoep is gericht.
De truc zit in wat er niet verandert. T_air beweegt nauwelijks (menging in de stadscanyon domineert), dus een metriek die alleen naar luchttemperatuur kijkt zou dit missen. T_mrt is waar de winst zit — en UTCI weegt T_mrt bijna even zwaar als T_air, wat de reden is dat de comfortcategorie verschuift.
07 Validatiepijplijn — Hoe we het bewijs zouden opbouwen

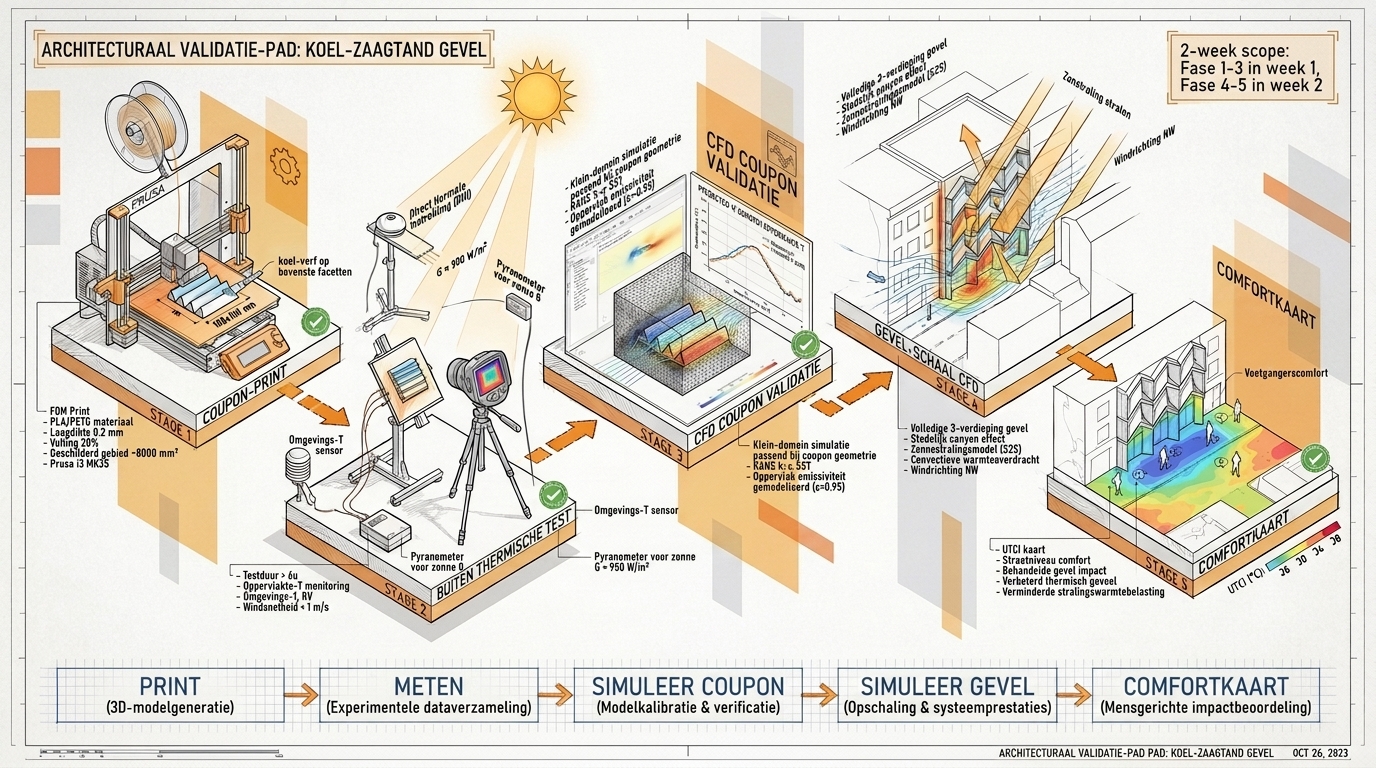

Fig 6 — Validatiepijplijn. Print → meet → simuleer-coupon → simuleer-gevel → comfortkaart. De CFD-stap wordt bepaald door overeenkomst met de coupon-test; de gevel-stap wordt bepaald door overeenkomst tussen CFD en coupon. Elke gate faalt openlijk — we verdoezelen geen afwijkingen.
2-Weken Scope
Dag 1–2 (Print + coat). Print 100×100 mm zaagtand-coupon op Prusa MK3S in PLA-PET. Maskeer en spray hemel-gerichte facetten met LBNL-klasse cool-paint. Polijst of anodiseer voetganger-gerichte facetten.
Dag 3–4 (Buiten thermische test). Monteer op zuidgerichte standaard in het lab. FLIR + 4× thermokoppels op facetten, 1× omgevingssonde, pyranometer voor G. Log 48 uur aan heldere-hemel data.
Dag 5–7 (CFD coupon). STAR-CCM+ klein-domein match: zelfde geometrie, zelfde solar load, sky T uit Berdahl–Martin op testdag. Acceptatie: voorspelde facet-T binnen 2 °C van gemeten op het middaguur.
Dag 8–10 (CFD gevel). Schaal op naar 3-verdiepingen zuidgerichte gevel in een straatsectie in Haarlem die al gemesht is voor de ABT-demo. Vervang gevel-randvoorwaarde met de hoek-selectieve muur macro.
Dag 11–12 (UTCI kaart). Plug oppervlakte-T veld in de bestaande MRT/UTCI post-pipeline. Render een stoep-comfortkaart met/zonder de behandeling. Zelfde plot-template als de Veilingstraat vergelijkingstool.
Dag 13–14 (Dagboek + ABT integratie). Schrijf de coupon→CFD overeenkomst (of afwijking) uit. Als de overeenkomst standhoudt, voeg het dan toe aan de ABT-demo als "Interventie #4: hoek-selectieve gevel" naast witte muren / bomen / gecombineerd.
08 Eerlijke Beperkingen
Vervuiling doodt de cool-paint. Spectraal-selectieve coatings vertrouwen op oppervlakte-optica op micronschaal; stof en roet verhogen de zonne-absorptie met 0.05–0.15 binnen een jaar. Onderhoudsschema moet in de specificaties staan.
Aanslag op het metalen facet. Kaal aluminium oxideert naar AlOₓ wat ε verhoogt van 0.05 richting 0.2. Geanodiseerde hardcoat of PVD-afwerking is de realistische spec; kaal polijsten is alleen een gemak voor de coupon.
Regen- en sneeuwbelasting. Zaagtandruggen vangen water onderin elke V. Heeft een klein druppelkanaal langs de rug nodig of een lichte kanteling ten opzichte van horizontaal.
Windgedreven convectie verandert de energiebalans. Harde wind verhoogt h_conv en doet de stralingswinst teniet. Effect is het grootst op blootgestelde hoeken, het kleinst in beschermde canyons. Koppel met onze bestaande wind LBM-solver, doe niet alsof het windstil is — straling.
Bewolking laat de sky sink instorten. Bij bewolking kan T_sky slechts 5–10 K onder T_air liggen. Netto koelpotentieel daalt met ~70%. De comfortcasus is een heldere-hemel casus; bij bewolkte omstandigheden zit de waarde er niet.
Vogelaanvaringen op horizontale ruggen. Nog niet overwogen; heeft een visueel verstoringspatroon op gevelschaal nodig, vergelijkbaar met UV-gefrit glas.
Geen NL-context meetreferentie. De meeste gepubliceerde veldtesten voor passieve stralingskoeling zijn in Californië, Arizona of Saudi-Arabië — veel drogere luchten. De NL kustvochtigheid versmalt het atmosferische venster. Coupon-test is het bepalende bewijs; we kunnen geen Stanford-getal importeren.
09 Waar dit in het Lab past
Lijn 2 (Straling): breidt pvlib + trimesh zelfbeschaduwing direct uit om richtingsafhankelijke emissiviteit mee te nemen. De MRT post-stap bestaat al in de Haarlem demo.
Lijn 4 (STAR-CCM+): voegt een Java-macro toe voor hoekafhankelijke ε(θ) — bouwt een herbruikbare basis op voor elk toekomstig spectraal-selectief oppervlak (koele daken, sub-ambient panelen, getranspireerde zonnecollectoren).
Lijn 6 (Agent dialoog): "Wat als we deze zuidgevel behandelen als een sky radiator?" wordt een vraag die de agent kan beantwoorden met een concrete UTCI-kaart, niet een vaag ja-maar.
ABT demo (26 mei): een 4e interventiecategorie naast witte muren, bomen, gecombineerd — de enige interventie die geen nieuwe infrastructuur op straatniveau of bewatering vereist.
